M32M52


CW52



M32M52 阵容


多功能型

BE

内置电装一体型电机

自动布条/空线环剪切装置 (AT)

抬压脚装置(PL)

3点布料传感器

安全传感器(压脚)

触摸面板操作

语音提示

USB 接口

抓槽


基本型

AE


抬压脚装置(PL)

USB 接口

LED 灯

抓槽

S


USB 接口

LED 灯

抓槽


USB 接口

LED 灯

语音提示

*仅限多功能型

触摸面板

*仅限多功能型


装置

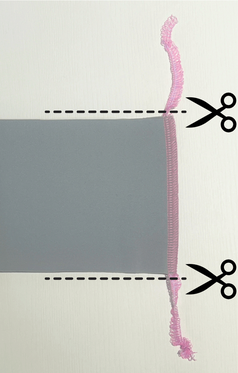

自动布条/空线环剪切装置


3只传感器分别对应感知布料,

缝制开始及结束时 剪切布条或空线环.


自动抬压脚


机种 针数 线数

针幅

(毫米)

链幅

(毫米)

最大缝距

(毫米)

差动比

压脚抬升量

(毫米)

针号

最高转速

(针/每分钟)

布料的厚度
M32-5/333 2 5 3 4 0.6~3.8 1:0.7~2 5.5

DCx27

#14



7000

中厚-厚
5

5

M32-5/435 2 5 5 6 0.8~5.0 1:0.8~1.5 7.0

DCx27

#20

6500 厚-超厚(牛仔布)
 M52-4/333  2 4 2

4

0.6~3.8 1:0.7~2 5.5

DCx27

#11

7000 中厚-厚

视频

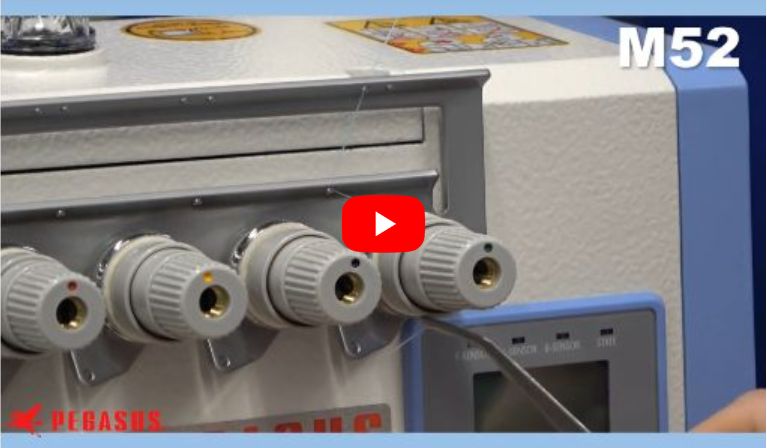

如何穿线

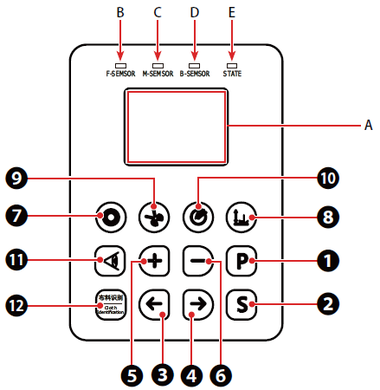

BE型展示

钥匙解锁键/参数键

保存密钥

发光二极管键 (LED) / 光标左移键

发光二极管键 (LED) / 光标右移键

增加键

减少键

缝纫模式键

压脚模式键

切刀模式键
吸风模式键

感应键

布料识别钥匙

A

展示

B

前传感器检测织物

C

中间传感器检测布料

D

背面传感器检测布料

E

红色:故障,绿色:正常

解锁[P]

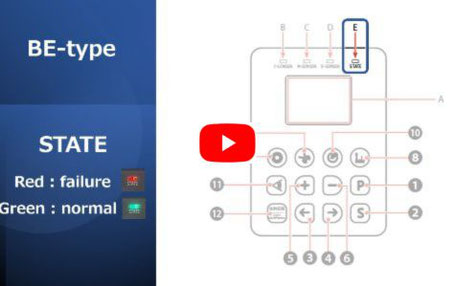

状态

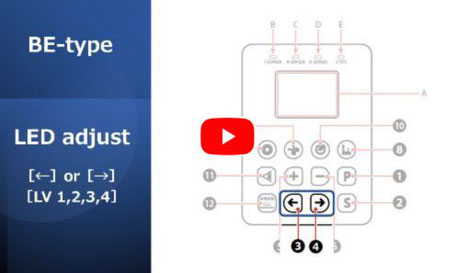

LED调节

传感器

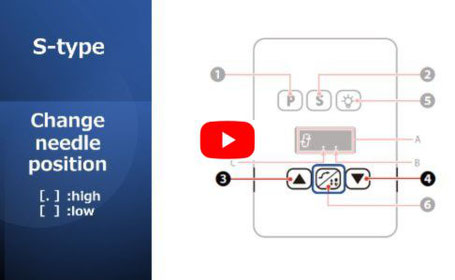

AE,S型展示

参数键

保存密钥

增加键

减少键

发光二极管 (LED) 增加/减少键

针位上/下键

❸+❹

重置(出厂设置)键

A

展示

LED调节

改变针位置
